پمپ سرم

تعریف

اینفیوژن پمپ ها، دستگاه هایى هستند که جهت تزریق برنامه ریزى شده ى سیالات به بدن بیمار استفاده مى شوند که با استفاده از ست سرم و میکرو ست­ها، تزریق دارو را انجام مى­دهند . این پمپ ها عموما براى تزریق داروها، مایعات و فرآورده هاى خونى با حجم زیاد استفاده مى شوند و وظیفه ى آن تنظیم و نمایش میزان فلوى سرم تزریقى به سیاهرگ بیمار است.

اصول عملکرد

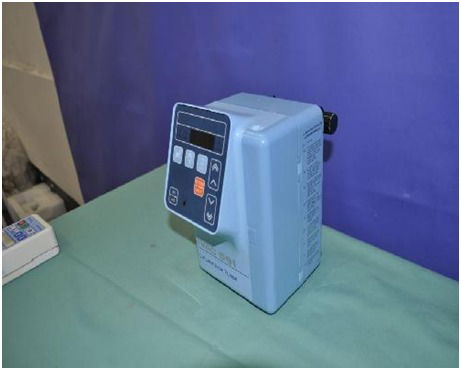

این دستگاه حدود ۲ کیلوگرم وزن دارد که قابل نصب بر روی پایه ای مخصوص است و شامل یک بخش مکانیکی و یک بخش الکتریکی است.

بخش مکانیکی

در این دستگاه یک پمپ وجود دارد که با جلو بردن پیستون سرنگ، مایع را با نرخ تنظیم شده تزریق می کند. در اکثر پمپ های سرنگ، یک موتور پله ای پیچ هدایت کننده را به جلو می راند. سرعت این موتور بسته به نرخ جریان تنظیم شده و اندازه سرنگ تغییر می کند.
قسمت مکانیکی دستگاه وظیفه دارد تا حرکت چرخشی موتور را به حرکت خطی جهت فشار دادن پیستون سرنگ به سمت جلو تبدیل کند. از طریق پالس های اعمالی به موتور پله ای، میزان درجه چرخش محور موتور مشخص می شود. با استفاده از یک چرخ دنده ی گرد و پیچاندن پیچ که به موتور پله ای متصل شده است ، اهرم جلو رفته و به سرنگ فشار می آورد . در بخش فیدبک از طریق پتانسیومتری که به انتهای اهرم متصل است ، هر گونه خطای احتمالی در میزان چرخش محور موتور و یا میزان حرکت اهرم ، آشکار شده و در خروجی دستگاه اصلاح می شود. میزان جریان تزریقی متناسب با قطر سرنگ و سرعت پیش رفتن پیستون سرنگ تنظیم می شود.

بخش الکتریکی

در بخش الکترونیکی دستگاه بر اساس اطلاعات وروردی، پارامترهای نرخ تزریق درخواستی تنظیم و از طریق پالس های الکتریکی مشخص به درایور موتور پله ای فرستاده می شود. همچنین در صورت نیاز کلیه آلارم های دستگاه از طریق سنسورهای تعبیه شده در آن و اندازه گیری پارامترهای مورد نیاز و کنترل نرم افزاری فعال خواهند شد.

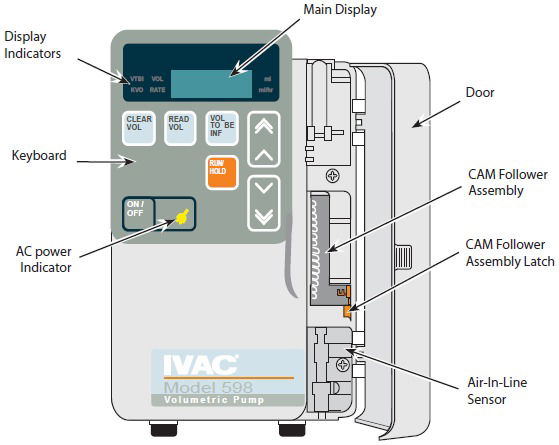

نمای جلویی دستگاه
